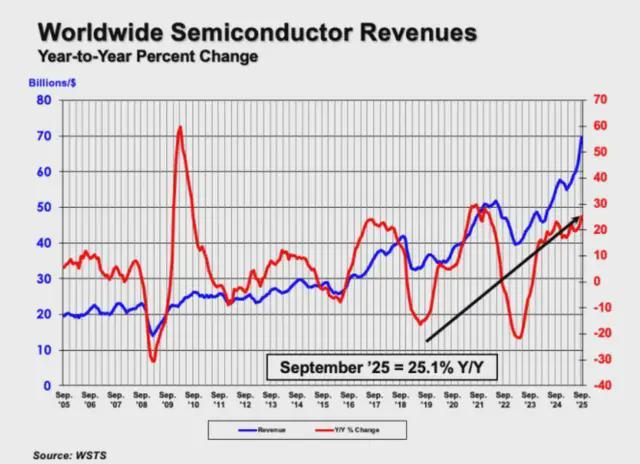

美国半导体行业协会（SIA）今日宣布，2025年第三季度全球半导体销售额达2084亿美元，较第二季度增长15.8%。2025年9月全球半导体销售额为695亿美元，较2024年9月的555亿美元增长25.1%，较2025年8月增长7.0%。月度销售额数据由世界半导体贸易统计组织（WSTS）统计 ，并采用三个月移动平均值。SIA的会员企业占美国半导体行业总收入的99%，以及近三分之二的非美国芯片企业。

　　“今年第三季度全球芯片销售额持续增长，增速显著超过第二季度，”美国半导体行业协会（SIA）总裁兼首席执行官约翰·纽弗表示。“市场增长主要得益于包括存储器和逻辑芯片在内的各类半导体产品需求的增加。而亚太地区和美洲地区的销售额则推动了同比增速。”

　　九游会J9 九游会官方登录

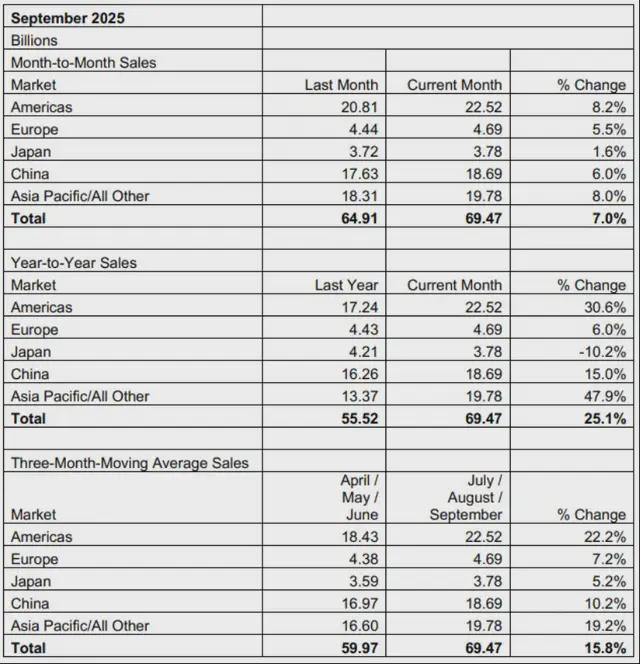

　　从区域来看，9月份亚太及其他地区（47.9%）、美洲（30.6%）、中国（15.0%）和欧洲（6.0%）的销售额同比均有所增长，但日本的销售额同比下降（-10.2%）。8月份美洲（8.2%）、亚太及其他地区（8.0%）、中国（6.0%）、欧洲（5.5%）和日本（1.6%）的销售额环比均有所增长。

　　经历了2024年的蓄势与回暖，全球半导体业界对2025年市场表现呈乐观预期。WSTS此前预测，2024年全球销售额将同比增长19.0%，达到6269亿美元。2025年，全球销售额预计达到6972亿美元，同比增长11.2%。伴随市场动能持续复苏，十大半导体技术趋势蓄势待发。

　　日前，台积电透露将继续加快美国亚利桑那州工厂的产能扩张，并即将在该地区拿下第二块大型土地以支持这一计划。同时，台积电在日本的第二座晶圆厂已经开始建设。在中国台湾地区，多期2nm晶圆厂建设项目正在筹备中，预计2nm制程将在本季度晚些时候实现量产，而A16制程也有望在下半年量产。

　　SK海力士已与核心客户完成HBM4的供应谈判，计划于第四季度启动量产出货。三星计划在10月27日至31日的“Samsung Tech Fair 2025”技术展览会上亮相其第六代12层HBM4产品，并计划今年晚些时候进入量产阶段。

　　分析师预计12层HBM4产品的售价为每片500美元，较目前约300美元的12层HBM3e价格高出60%以上。

　　2025年，先进封装市场需求有望持续回暖，OSAT（封装测试代工厂商）及头部晶圆厂将进一步扩充先进封装产能，并推动技术升级。台积电在加速CoWoS产能扩充的同时，将在2025年至2026年期间，将CoWoS的光罩尺寸从2023年的3.3倍提升至5.5倍，基板面积突破100×100mm，最多可容纳12个HBM4。长电科技上海临港车规级芯片成品制造基地计划于2025年建成并投入使用。

　　2025年，一批AI芯片新品将发布或上市，在架构、制程、散热方式等方面迭代更新，以期提供更强算力和能效。比如：前不久英特尔首次透露18A制程工艺的首款产品——代号Panther Lake的新一代AI PC处理器架构细节。Panther Lake架构的英特尔酷睿Ultra第三代系列处理器预计今年底开始出货，明年初、即2026年1月实现广泛市场供应。与此同时，英特尔披露，位于美国亚利桑那州钱德勒市的Fab 52工厂已全面投产，准备今年晚些时候大规模生产18A制程芯片。
